tva2020 FID和PID检测原理分析

tva2020 | 2018-08-30

美国Thermo Fisher TVA2020有毒挥发气体分析仪具有FID/PID双检测器技术下面就有中科汇仪环保为你详细解释一下:


名词解释

•   FID,  Flame Ionization Detector    火焰离子化检测器

•   PID,  Photo Ionization Detector    光离子化检测器

•   LDAR,  Leak Detection And Repair 泄露检测与维修

•   VOC,  Volatile Organic Compound  挥发性有机物

•   VHAP,  Volatile Hazardous Air Pollutant  挥发性危险气体污染物


FID 适用范围:

    火焰离子化检测器(FID)便携式仪器检测炼油装置的设备和管阀件泄漏排放的挥发性有机物(VOCs)。

    这些设备和管阀件的种类包括阀、 法兰和接头、 泵和压缩机、 卸压装置、 开口管线、 泵和压缩机密封排气口、 搅拌器密封、 通道门密封和检修口密封等。

    FID检测器主要适用于混合气体中总有机碳气体浓度的测定。混合气体主要含有炕炬, 烯侄和/或芳侄(芳香炬)。

FID 原理:

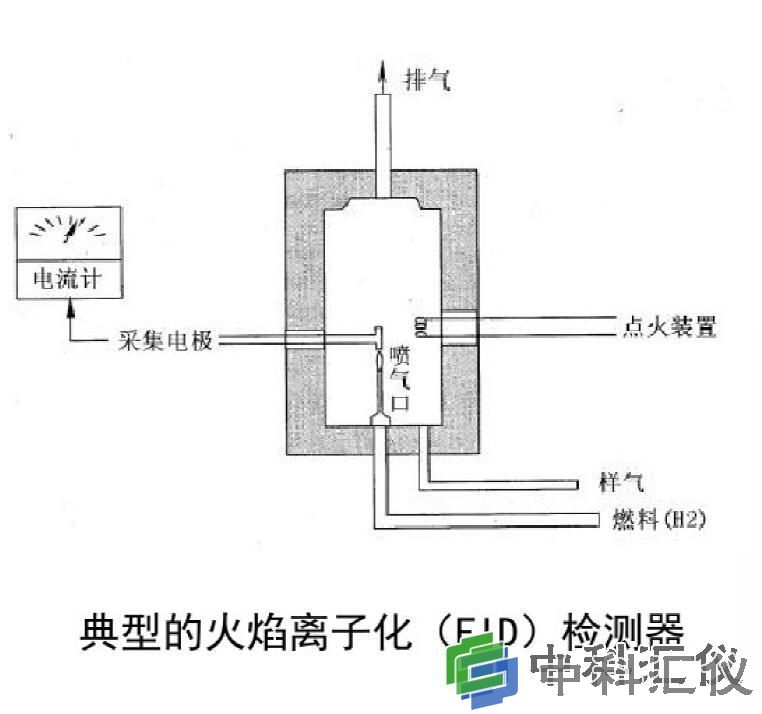

TVA2020 火焰离子化FID检测仪器.jpg


·  样气进入电离室并燃烧;

·  化学电离出自由离子;

·  自由离子被捕捉到采集电极上;

·  离子迁移形成电流, 与化合物的浓度成比例关系;生成副产品H20和C02。


PID 优点:

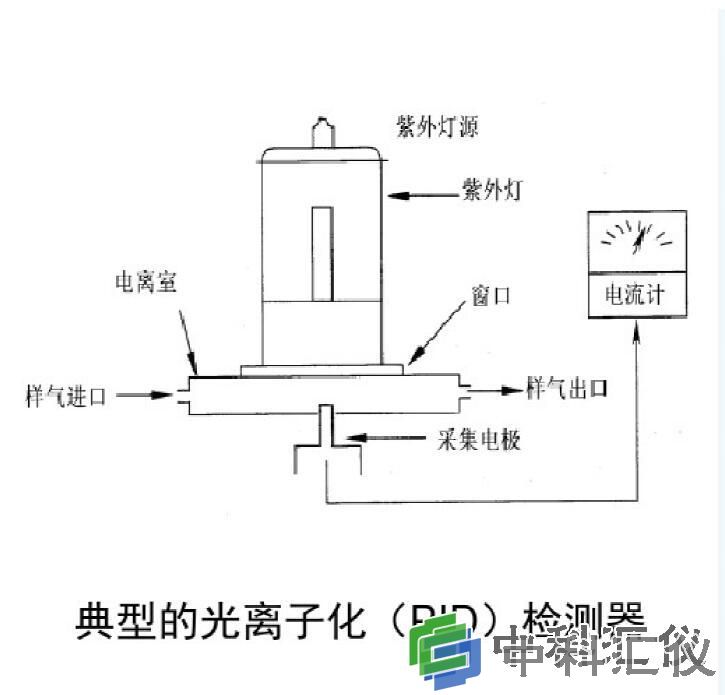

TVA2020 光离子化PID检测仪器.jpg

·  对芳香族,不饱和侄和氯代侄等灵敏度高;

·  能检测一些无机气体;

·  操作简单方便;

·  不需要支持气体;

·  非破坏性检测器能恢复样气。


PID 缺点:

·  动态量程较小,0-2000ppm,不是检测高浓度挥发气体的选择;

·  能否被PID检出取决于化合物电离电位,紫外灯能量必须高于化合物电离电位。

  (标准是 10.8eV,其他等9.6eV和11.8eV)


FID/PID 双检测器:

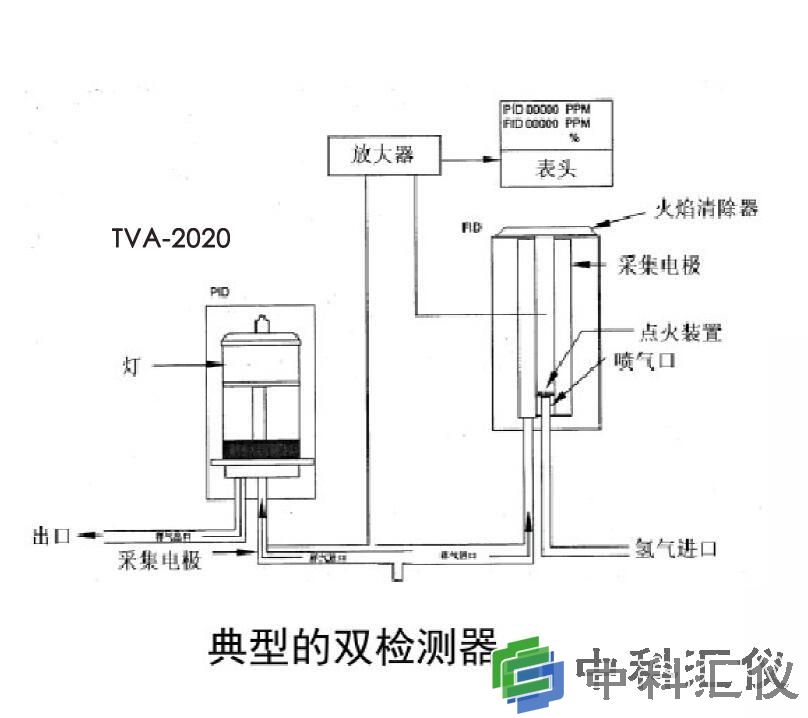

TVA2020 FIDPID 双检测器.jpg

    一般情况下挥发性有机物的检测用FID检测器即可, 但当所监测组分在FIDP向应系数> 10时, 则不能用FI D检测器。

    一般炼油厂设备与管阀件的检测仪器配有FID检测器

    化工厂也只有部分可采用PID检, 测器, 应结合物料性质选用 PID  (常见物料有四氯化碳, 二氯甲院, 甲醇, 乙眶, 乙肢等)
